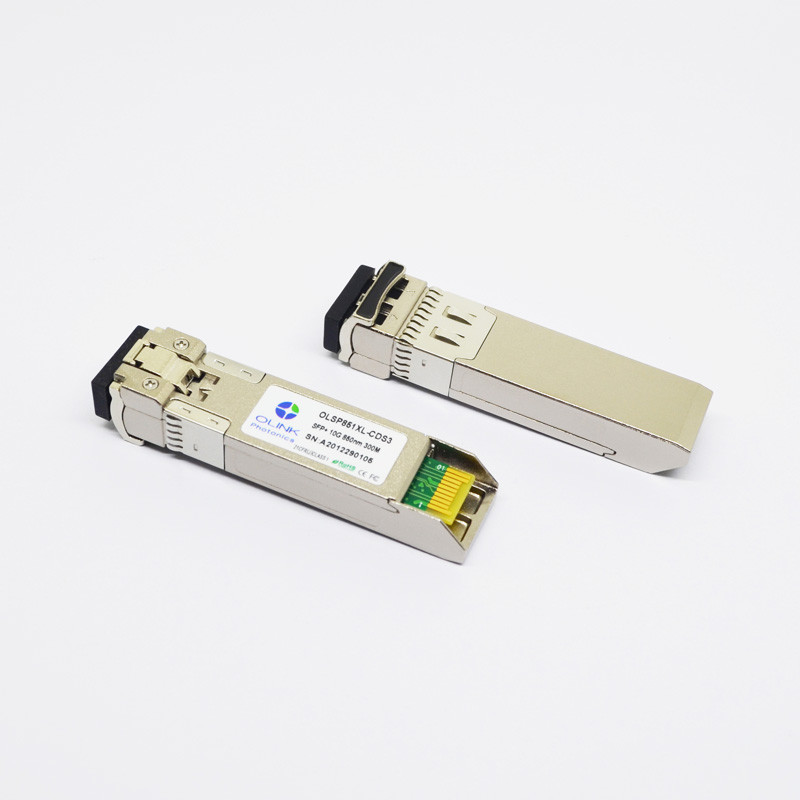

Módulo compatible del transmisor-receptor del SENIOR de Dell 407-BBOU 10GB SFP+ (MMF, 850nm, los 300m, LC, DDM)
Este módulo del SENIOR de 10GbE SFP+ es conveniente para el uso con los sistemas del establecimiento de una red de Dell y es equivalente al número de parte auténtico 407-BBOU. Apoya la dato-tarifa de 10.3125Gbps (10GBASE-SR) o de 9.953Gbps (10GBASE-SW), proporcionando conectividad de la fibra hasta 300 m sobre el cable OM3. El módulo se programa y se prueba para asegurar el trabajo con Dell de los interruptores de 10 gigabites, de los servidores, y de otras plataformas.
Características de producto
●Ayudas hasta las tasas de bits 11.3Gb/s
●Conector a dos caras del LC
●Huella enchufable caliente de SFP+
●transmisor de 850nm VCSEL, fotodetector del PIN
●Los hasta 300m en 50/125um MMF (los 2000MHZ.KM)
●Bajo consumo de energía, < 1W="">
●Interfaz del monitor de diagnóstico de Digitaces
●Interfaz óptico obediente a IEEE 802.3ae
●Interfaz eléctrico obediente a SFF-8431
●Temperatura de caso de funcionamiento:
Commerical: 0~70°C
Industrial: - °C 40 a 85
Características ópticas (SUPERIORES (C) =0 a 70 ℃, TOP (I) =-40 al ℃ 85, VCC = 3,13 a 3,47 V)
| Parámetro |
Símbolo |
Mínimo. |
Tipo |
Máximo. |
Unidad |
Nota |
| Transmisor |
| Longitud de onda de funcionamiento |
λ |
840 |
850 |
860 |
nanómetro |
|
| Avenida. de potencia de salida (permitido) |
PAVIMENTE |
-6 |
|
-1 |
dBm |
1 |
| Ratio de la extinción |
ER |
4 |
4,5 |
|
DB |
|
| Anchura espectral del RMS |
Δλ |
|
|
1 |
nanómetro |
|
| Tiempo de la subida/caída (los 20%~80%) |
Tr/Tf |
|
|
50 |
picosegundo |
2 |
| Pena de la dispersión |
TDP |
|
|
3,9 |
DB |
|
| Ojo óptico de la salida |
Obediente con IEEE 0802.3ae |
| Receptor |
| Longitud de onda de funcionamiento |
|
840 |
850 |
860 |
nanómetro |
|
| Sensibilidad del receptor (ER=4.5) |
PSEN1 |
|
|
-11,1 |
dBm |
3 |
| Sobrecarga |
PAVIMENTE |
|
|
0,5 |
dBm |
|
| El LOS afirma |
PA |
-30 |
|
|
dBm |
|
| El LOS De-afirma |
Paladio |
|
|
-12 |
dBm |
|
| Histéresis del LOS |
Paladio-PA |
0,5 |
|
|
DB |
|
Notas:
1. Medido en 10.3125b/s con el modelo de prueba de NRZ de PRBS 231 – 1.
2.20%~80%
3.Under el ER el case=4.5@ peor 10,3125 Gb/s con el modelo de prueba de NRZ de PRBS 231 - 1 para las AZUFAIFAS < 1x10="">-12
Especificaciones de diagnóstico de Digitaces
Los transmisores-receptores DS3 de OLSP851XL-C (yo) se pueden utilizar en los sistemas huespedes que requieren diagnósticos digitales internamente o externamente calibrados.
| Parámetro |
Símbolo |
Unidades |
Mínimo. |
Máximo. |
Exactitud |
Nota |
| Temperatura del transmisor-receptor |
DTemp-E |
ºC |
-45 |
+90 |
±5ºC |
1 |
| Voltaje de fuente del transmisor-receptor |
DVoltage |
V |
2,8 |
4,0 |
el ±3% |
|
| Corriente del prejuicio del transmisor |
DBias |
mA |
0 |
80 |
el ±10% |
2 |
| Transmisor de potencia de salida |
DTx-poder |
dBm |
-8 |
+1 |
±2dB |
|
| Energía de entrada media del receptor |
DRx-poder |
dBm |
-13 |
0 |
±2dB |
|
Notas:
1. Internamente medido
2. La exactitud de la corriente del prejuicio de Tx es el 10% de la corriente real del conductor del laser al laser
Compatibilidad
El transmisor-receptor compatible de Dell 10GBASE-SR SFP+ de Olinkcom se puede trabajar con el equipo abajo de Dell.
Dell Networking N1524, N1524P, N1548, N1548P, N2024, N2024P, N2048, N2048P, N3024, N3024F, N3024P, N3048, N3048P, N4032, N4032F, N4064, N4064F,
S3124, S3124F, S3124P, S3148, S3148P, X4012
Dell PowerEdge T130, T330, T430, T630
Establecimiento de una red N2128PX-ON, N3024EF-ON, N3024EP-ON, N3024ET-ON, N3048EP-ON, N3048ET-ON, N3132PX-ON, X1052, X1052P de Dell EMC
Dell EMC PowerEdge R440, R540, R640, R740, T440, T640
