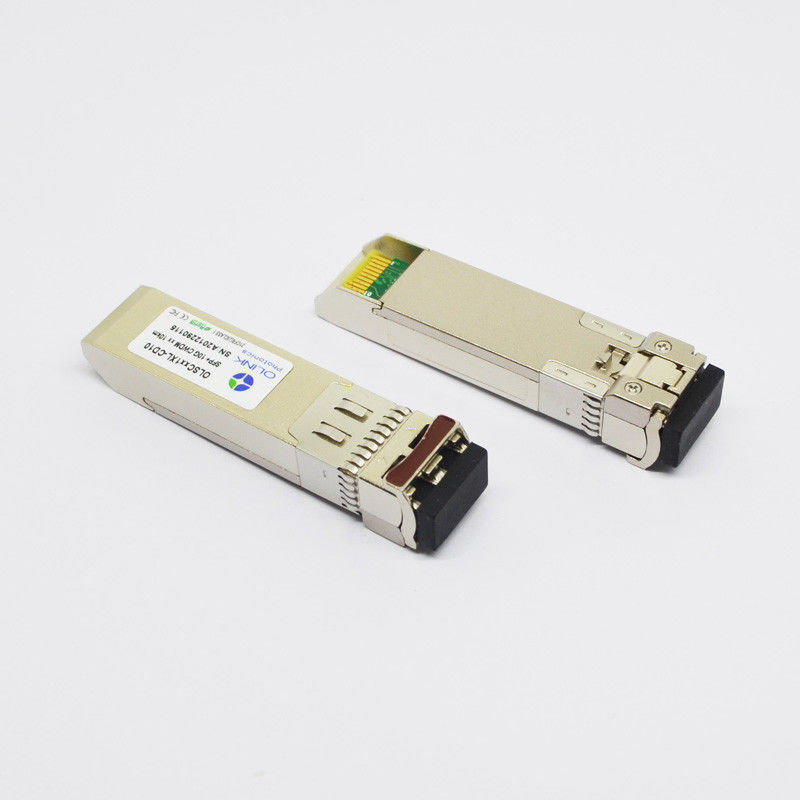

Transmisor-receptor compatible CWDM 1270nm el 10km de la fibra de MikroTik 10G SFP+

Transmisor-receptor compatible CWDM 1270nm el 10km de la fibra de MikroTik 10G SFP+

Características de producto

●Apoya 9,95 a las tasas de bits 11.5Gb/s

●Conector a dos caras del LC

●Huella enchufable caliente de SFP+

●Transmisor sin enfriar de 1270nm~1610nm DFB, fotodetector del PIN

●Aplicable para la conexión del 10km SMF

●Bajo consumo de energía, < 1W="">

●Interfaz del monitor de diagnóstico de Digitaces

●Interfaz óptico obediente a IEEE 802.3ae 10GBASE-LR

●Interfaz eléctrico obediente a SFF-8431

●Temperatura de caso de funcionamiento:

Commerical: °C 0 a 70 industrial: - °C 40 a 85

Usos

●10GBASE-LR/LW en 10.3125Gbps

●Ethernet 10G

●Otros vínculos ópticos

Descripciones de producto

El transmisor-receptor del OLSCxx1XL-C de Olinkcom (yo) D10 CWDM DFB 10Gbps SFP+ se diseña para transmitir y para recibir datos ópticos sobre la fibra óptica del solo modo para la longitud de vínculo el 10km. Este transmisor-receptor consiste en dos secciones: La sección del transmisor incorpora un laser de CWDM DFB. Y la sección del receptor consiste en un fotodiodo del PIN integrado con un TIA. Todos los módulos satisfacen requisitos de seguridad de laser de la clase I. Las funciones de los diagnósticos de Digitaces están disponibles vía una interfaz en serie de dos hilos, como se especifica en SFF-8472, que permite el acceso en tiempo real a los parámetros de funcionamiento del dispositivo tales como temperatura del transmisor-receptor, corriente del prejuicio del laser, poder óptico transmitido, recibieron voltaje óptico del poder y de fuente del transmisor-receptor.

Grados máximos absolutos

Nota: La tensión superior a los grados absolutos del máximo puede causar daño permanente al transmisor-receptor.

Características de funcionamiento generales

Características eléctricas (SUPERIORES (C) = 0 a 70 ℃, TOP (I) =-40 al ℃ 85, VCC = 3,13 a 3,47 V)

Notas:

1. Conectado directamente con los pernos de la entrada de datos de TX. Acoplamiento de la CA de los pernos en el conductor IC del laser.

2. En la terminación diferenciada 100Ω.

3. 20 – el 80%. Medido con el modelo del tablero de prueba de conformidad del módulo y de prueba de OMA. El uso de la secuencia cuatro 1's y cuatro 0's en el PRBS 9 es una alternativa aceptable.

4. El LOS es una salida de colector abierto. Debe ser levantado con 4.7kΩ – 10kΩ en el anfitrión el tablero. La operación normal es la lógica 0; la pérdida de señal es la lógica 1.

Características ópticas (SUPERIORES (C) = 0 a 70 ℃, TOP (I) =-40 al ℃ 85, VCC = 3,13 a 3,47 V)

Notas:

λ =1270nm~1610nm, 18 longitudes de onda totales, de la longitud de onda 1.The espaciamiento 20nm

2. Medido en 10.3125b/s con el modelo de prueba ^de NRZ ^de PRBS 231 ^{– 1}.

3.Under el ER el =5 peor, medido en 10,3125 Gb/s con el modelo de prueba ^de NRZ ^de PRBS 231 ^{- 1} para las AZUFAIFAS < 1x10="">-12

Especificaciones de diagnóstico de Digitaces

Los transmisores-receptores OLSCxx1XL-CD10 se pueden utilizar en los sistemas huespedes que requieren diagnósticos digitales internamente o externamente calibrados.

Notas:

1.When que actúa el ºC temp.=0~70, la gama será min=-5, Max=+75

2. Internamente medido

3. La exactitud de la corriente del prejuicio de Tx es el 10% de la corriente real del conductor del laser al laser

Compatibilidad
