transmisor-receptor 1330 nanómetro 10G MSA de Ethernet de la fibra óptica de los 60km SFP+ obediente
10Gb/s SFP+ BIDI TX: 1270nm/RX: módulo óptico MSA del transmisor-receptor de 1330nm los 60km obediente

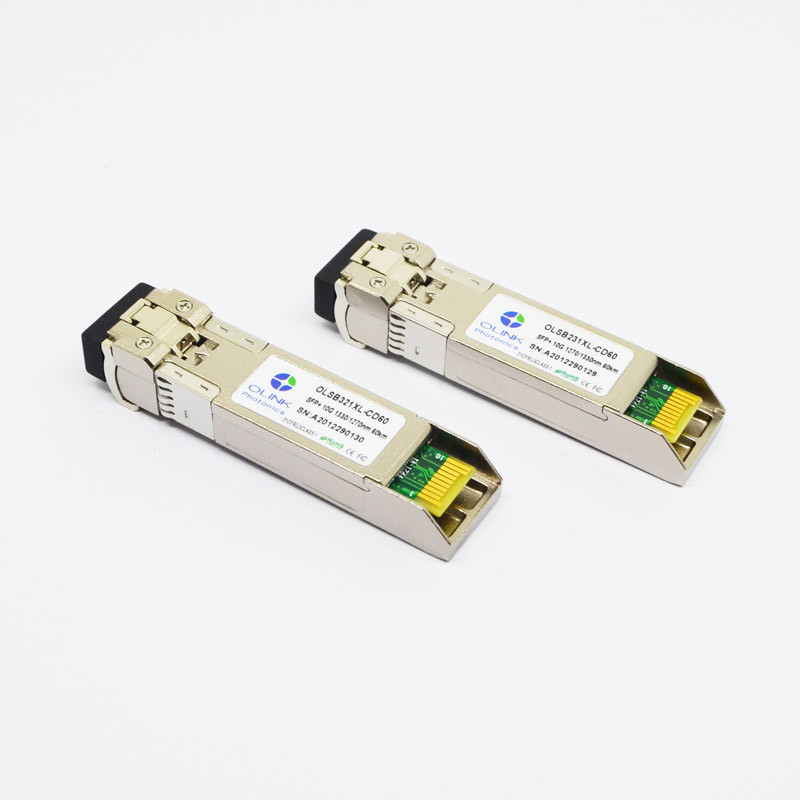

El OLSB231XL-CD60 de Olinkcom es el módulo bidireccional enchufable caliente del transmisor-receptor del Pequeño-Forma-factor SFP+, que se diseña para el uso de comunicaciones óptico a dos caras largo de datos del alcance 10Gb/s. El módulo de SFP+ BIDI ofrece un transmisor altamente confiable de 1270nm DFB y el fotodetector de 1330nm APD en el solo conector óptico del LC, que proporciona distancia del vínculo de los 60km sobre fibra de una sola fila del solo modo.
Especificación
• huella Caliente-enchufable de SFP+
• Interfaz eléctrico obediente a SFF-8431
• Obediente con SFF-8472
• interfaz óptico serial 10Gb/s obediente a 802.3ae 10GBASE-ER
• transmisor de 1270nm DFB, receptor del fotodetector de 1330nm APD
• Distancia los hasta 60km en fibra del solo modo
Grados máximos absolutos
|
Parámetro
|
Símbolo
|
Mínimo.
|
Máximo.
|
Unidad
|
Nota
|
|
Voltaje de fuente
|
Vcc
|
-0,5
|
4,0
|
V
|
|
|
Temperatura de almacenamiento
|
TS
|
-40
|
85
|
°C
|
|
|
Humedad relativa
|
Derecho
|
0
|
85
|
%
|
|
Nota: La tensión superior a los grados absolutos del máximo puede causar daño permanente al transmisor-receptor.
Características ópticas (SUPERIORES (C) = 0 a 70 ℃, TOP (I) =-40 al ℃ 85, VCC = 3,13 a 3,47 V)
|
Parámetro
|
Símbolo
|
Mínimo.
|
Tipo
|
Máximo.
|
Unidad
|
Nota
|
|
Transmisor
|
|
Longitud de onda de funcionamiento
|
λ
|
1250
|
1270
|
1290
|
nanómetro
|
|
|
1310
|
1330
|
1350
|
|
|
Avenida. de potencia de salida (permitido)
|
PAVIMENTE
|
1
|
|
6
|
dBm
|
1
|
|
Ratio de la supresión del Lado-modo
|
SMSR
|
30
|
|
|
DB
|
|
|
Ratio de la extinción
|
ER
|
5
|
6
|
|
DB
|
|
|
Anchura espectral del RMS
|
Δλ
|
|
|
1
|
nanómetro
|
|
|
Tiempo de la subida/caída (los 20%~80%)
|
Tr/Tf
|
|
|
50
|
picosegundo
|
|
|
Pena de la dispersión
|
TDP
|
|
|
3,2
|
DB
|
|
|
Ruido relativo de la intensidad
|
RIN
|
|
|
-128
|
dB/Hz
|
|
|
Ojo óptico de la salida
|
Obediente con IEEE 0802.3ae
|
|
Receptor
|
|
Longitud de onda de funcionamiento
|
λ
|
|
1330
|
|
nanómetro
|
|
|
|
1270
|
|
|
|
Sensibilidad del receptor
|
PSEN1
|
|
|
-21
|
dBm
|
2
|
|
Sobrecarga
|
PAVIMENTE
|
|
|
-7
|
dBm
|
|
|
El LOS afirma
|
PA
|
-40
|
|
|
dBm
|
|
|
El LOS De-afirma
|
Paladio
|
|
|
-25
|
dBm
|
|
|
Histéresis del LOS
|
Paladio-PA
|
0,5
|
|
|
DB
|
|
Notas:
1. Las figuras del poder medio son informativas solamente, por IEEE 802.3ae.
2. Medido con el ER peor =6; BER-12<10>; 231 – 1 PRBS.
Característica de producto
1. Un transmisor-receptor óptico de los BI-Di SFP+ de la fibra, WDM SFP+ de Bidi
2. Hasta 10,3 transmisiones de datos bidireccionales de los Gbps
3. Completamente obediente con SFP+ MSA
4. Obediente a IEEE 802.3ae 10GBASE-BX
5. Función de diagnóstico de SFF-8472 Digitaces
6. Conector a una cara del LC
7. 1330TX/1270RX y 1270TX/1330RX
8. Distancia hasta 10, 20, 40 kilómetros
9. Solamente fuente de alimentación requerida de +3,3 V
10. RoHS obediente
11. -5 al funcionamiento 70C
Uso:
10GBASE-BX en 10,3125 Gb/s
10GBASE-BX en 9,953 Gb/s
Ethernet 1000 de la base-LX
8XFC en 8.5Gbps
4XFC en 4.25Gpbs
2XFC en 2.125Gpbs
1xFC en 1.0625Gbps
