Fibra multi compatible del modo del transmisor-receptor 850nm los 300m de la fibra de Cisco 10G SFP+

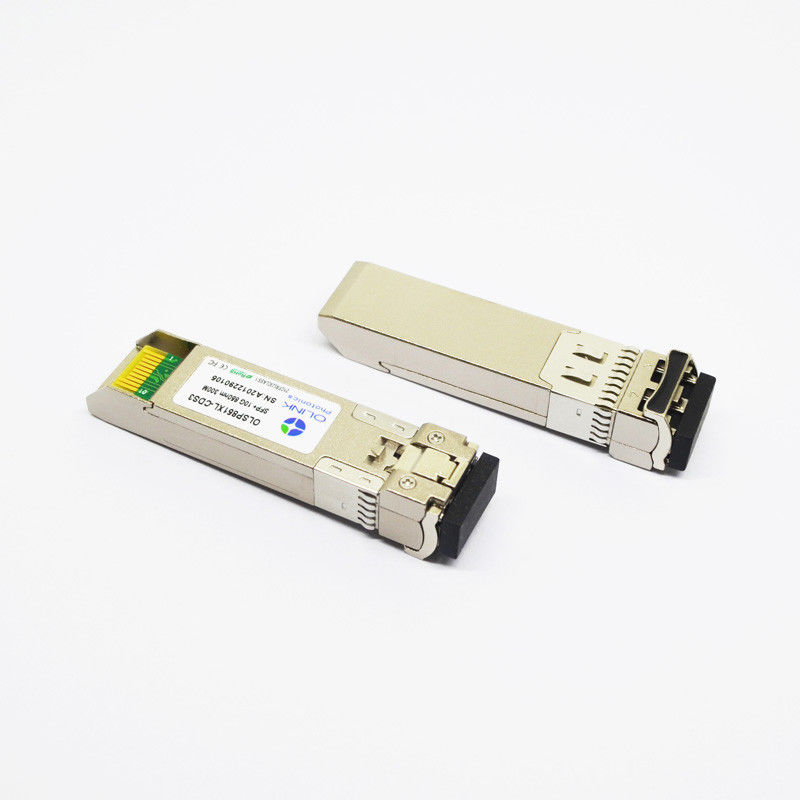

Cisco SFP-10G-SR-C compatible, módulo del transmisor-receptor de los DOM LC MMF de 10GBASE-SR SFP+ 850nm los 300m
Descripciones de producto
El DS3 del OLSP851XL-C de Olinkcom (yo) aumentó pequeño factor de forma que los transmisores-receptores enchufables de SFP+ se diseñan para el uso en Ethernet 10-Gigabit sobre fibra multi del modo. Son obedientes con SFF-8431, SFF-8432 e IEEE 802.3ae 10GBASE-SR/SW. Los diseños del transmisor-receptor se optimizan para el alto rendimiento y rentable para suministrar a clientes las mejores soluciones para la telecomunicación y el datacom.
Datos técnicos dominantes
| Medios tipo: |
Fibra con varios modos de funcionamiento (MMF) |
| Longitud de onda de TX: |
850 nanómetro |
| RX Wavelenght: |
850 nanómetro |
| Presupuesto óptico mínimo: |
DB 4,6 |
| Distancia máxima: |
los 300m |
| Tarifa de datos apoyada: |
1.0625-10.52 Gbps |
| Usos apoyados: |
canal de la fibra 10G (10,52 Gbps), canal de la fibra 8G (8,5 Gbps), canal de la fibra 4G (4,25 Gbps), canal de la fibra 2G (2,125 Gbps), canal de la fibra 1G (1,0625 Gbps) |
| DDM/DOM: |
Ayuda |
| Gama de temperaturas: |
0°-70°C estándar |
| Conectores: |
LC doble |
| Sensibilidad del receptor: |
dBm -10,5 |
| Sobrecarga del receptor: |
-1 dBm |
| Tipo del transmisor: |
Laser de VSCEL |
| Tipo del receptor: |
Fotodiodo del PIN |
| Poder: |
sola fuente de alimentación de +3.3V |
| Conformidad: |
Seguridad obediente, RoHS, SFF-8431, SFP MSA del CE, de la clase 1 FDA y de laser IEC60825-1 |
Características de producto
●Ayudas hasta las tasas de bits 11.3Gb/s
●Conector a dos caras del LC
●Huella enchufable caliente de SFP+
●transmisor de 850nm VCSEL, fotodetector del PIN
●Los hasta 300m en 50/125um MMF (los 2000MHZ.KM)
●Bajo consumo de energía, < 1W="">
●Interfaz del monitor de diagnóstico de Digitaces
●Interfaz óptico obediente a IEEE 802.3ae
●Interfaz eléctrico obediente a SFF-8431
●Temperatura de caso de funcionamiento:
Commerical: 0~70°C
Industrial: - °C 40 a 85
Características ópticas (SUPERIORES (C) =0 a 70 ℃, TOP (I) =-40 al ℃ 85, VCC = 3,13 a 3,47 V)
| Parámetro |
Símbolo |
Mínimo. |
Tipo |
Máximo. |
Unidad |
Nota |
| Transmisor |
| Longitud de onda de funcionamiento |
λ |
840 |
850 |
860 |
nanómetro |
|
| Avenida. de potencia de salida (permitido) |
PAVIMENTE |
-6 |
|
-1 |
dBm |
1 |
| Ratio de la extinción |
ER |
4 |
4,5 |
|
DB |
|
| Anchura espectral del RMS |
Δλ |
|
|
1 |
nanómetro |
|
| Tiempo de la subida/caída (los 20%~80%) |
Tr/Tf |
|
|
50 |
picosegundo |
2 |
| Pena de la dispersión |
TDP |
|
|
3,9 |
DB |
|
| Ojo óptico de la salida |
Obediente con IEEE 0802.3ae |
| Receptor |
| Longitud de onda de funcionamiento |
|
840 |
850 |
860 |
nanómetro |
|
| Sensibilidad del receptor (ER=4.5) |
PSEN1 |
|
|
-11,1 |
dBm |
3 |
| Sobrecarga |
PAVIMENTE |
|
|
0,5 |
dBm |
|
| El LOS afirma |
PA |
-30 |
|
|
dBm |
|
| El LOS De-afirma |
Paladio |
|
|
-12 |
dBm |
|
| Histéresis del LOS |
Paladio-PA |
0,5 |
|
|
DB |
|
Notas:
1. Medido en 10.3125b/s con el modelo de prueba de NRZ de PRBS 231 – 1.
2.20%~80%
3.Under el ER el case=4.5@ peor 10,3125 Gb/s con el modelo de prueba de NRZ de PRBS 231 - 1 para las AZUFAIFAS < 1x10="">-12
Usos
●10G Base-SR/SW en 10.3125G
●canal de la fibra 10G
●Otros vínculos ópticos
El transmisor-receptor del SENIOR del 10G SFP+ de Olinkcom es CE/RoHS certificado y obediente con estándares de la seguridad del producto. Es completamente obediente al acuerdo multi SFF-8431 de la fuente de SFP+. Por lo tanto, significa que el módulo es compatible con la mayor parte del equipamiento en red. Además, podemos proveer del transmisor-receptor de SFP+ firmware aduana-codificado para hacer que casi trabaja en cualquier equipo. Nuestro foco está proporcionando servicio de calidad superior a los clientes.
