| Lugar de origen: | Shenzhen China |
|---|---|
| Nombre de la marca: | OLKOPTO |
| Certificación: | RoHS FCC CE GS UL FDA etc |
| Número de modelo: | DS3 DE OLXP851XL-C (I) |
| Cantidad de orden mínima: | 1PC |
| Detalles de empaquetado: | Paquete individual o 10pcs/pallet o 20pcs/pallet |
| Tiempo de entrega: | 3-5 días laborables |
| Condiciones de pago: | T/T o 30 días netos |
| Capacidad de la fuente: | 80-120k por mes |
| Tarifa de datos: | tasas de bits 11.3Gb/s | Cisco compatible: | XFP-10G-MM-SR |
|---|---|---|---|
| Factor de forma: | XFP | Conector: | Duplex del LC |
| Longitud de onda: | 850nm | Distancia: | los 300m |
| Ayuda de los DOM: | sí | Tipo de la fibra: | MMF |
| Temperatura: | °C 0~70 | Garantía: | 3 años |
| Resaltar: | módulo de los 300m 10G XFP,Módulo del SENIOR 10G XFP,Transmisor-receptor óptico de XFP |
||

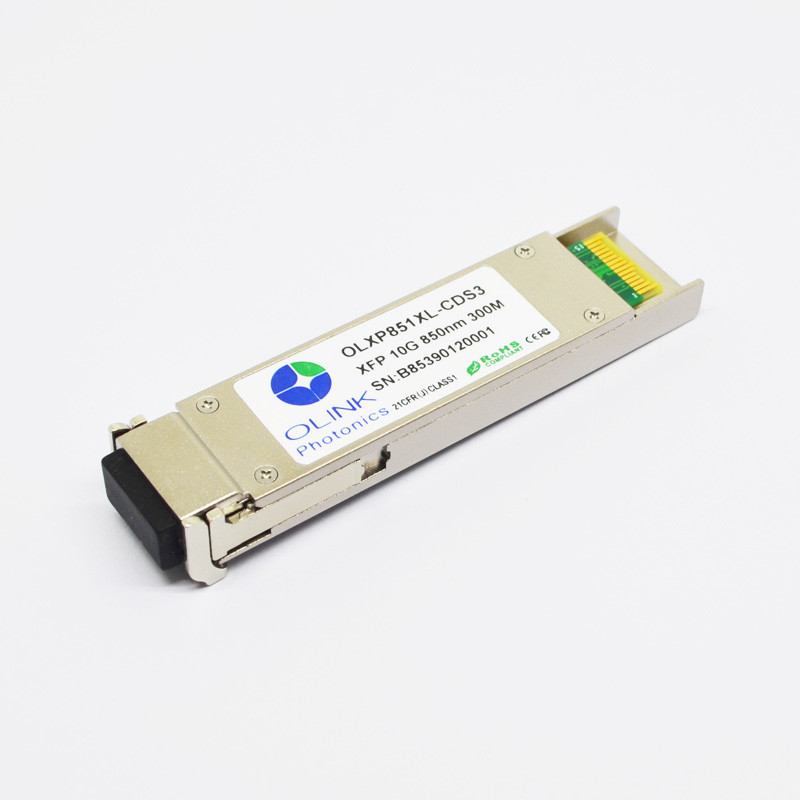

Módulo del SENIOR 850nm los 300m 10G XFP
Módulo compatible del transmisor-receptor de los DOM LC MMF del SENIOR 850nm los 300m de Cisco XFP-10G-MM-SR 10G XFP
Descripciones de producto
Este transmisores-receptores compatibles del factor de forma 10Gb/s (XFP) de Cisco los pequeños son obedientes con la especificación actual del acuerdo de la Multi-fuente de XFP (MSA), ahora disponible con la gama de temperaturas de Commerical de la operación (0 °C a 70°C) y gama de temperaturas industrial de la operación (- 40°C a +85°C).
Características eléctricas (SUPERIORES (C) = 0 a 70 ℃, TOP (I) = -40 85al℃ VCC = 3,13 a 3,47 V)
| Parámetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidad | Nota |
| Transmisor | ||||||
| Oscilación diferenciado de la entrada de datos | VIN, PP | 120 | 1000 | mVpp | ||
| Transmita el voltaje de la neutralización | VD | 2,0 | Vcc | V | 1 | |
| Transmita para permitir voltaje | VEN | Uve | Vee+0.8 | |||
| Impedancia diferenciada entrada | Rin | 100 | Ω | 2 | ||
| Transmita la neutralización para afirmar tiempo | Tda | 10 | nosotros | |||
| Receptor | ||||||
| Oscilación diferenciado de la salida de datos | Vout, pp | 340 | 850 | mVpp | 3 | |
| Tiempo de subida de la salida y tiempo de caída | Tr, Tf | 40 | Picosegundo | 4 | ||
| Falta del LOS | VLOS_F | VCC-0.5 | Vcc | V | 5 | |
| LOS normal | VLOS_N | Uve | Vee+0.5 | V | 5 | |
Notas:
1. O circuito abierto.
2. Después del acoplamiento interno de la CA.
3. En 100 ohmios de terminación diferenciada.
4. 20 – el 80%.
5. La pérdida de señal es colector abierto que se levantará con un resistor de 4.7k~ 10k a 3,15 – 3.6V.
La lógica 0, indica la operación normal; la lógica 1 no indica ninguna señal detectada.
Características ópticas (SUPERIORES (C) = 0 a 70 ℃, TOP (I) =-40 al ℃ 85, VCC = 3,13 a 3,47 V)
| Parámetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidad | Nota |
| Transmisor | ||||||
| Longitud de onda de funcionamiento | λ | 840 | 850 | 860 | nanómetro | |
| Avenida. de potencia de salida | PAVIMENTE | -6 | -1 | dBm | 1 | |
| Amplitud óptica de la modulación | POMA | -2,8 | -1,5 | DB | OMA | |
| Ratio de la extinción | ER | 3,5 | DB | |||
| Anchura espectral del RMS | Δλ | 0,45 | nanómetro | |||
| Tiempo de la subida/caída (los 20%~80%) | Tr/Tf | 50 | picosegundo | |||
| Pena de la dispersión | TDP | 3,9 | DB | |||
| Ruido relativo de la intensidad | RIN | -128 | dB/Hz | |||
| Inquietud de Tx | TJ | Obediente con IEEE 802.3ae | ||||
| Receptor | ||||||
| Longitud de onda de funcionamiento | λ | 840 | 850 | 860 | nanómetro | |
| Sensibilidad del receptor | PSEN1 | -11,1 | dBm | 2 | ||
| Sensibilidad subrayada del receptor | PSEN2 | -7,5 | dBm | 2 | ||
| Sobrecarga | Pmax | 0,5 | dBm | |||
| Reflexión del receptor | Rrx | -12 | DB | |||
| El LOS afirma | PA | -30 | dBm | |||
| El LOS De-afirma | Paladio | -14 | dBm | |||
| Histéresis del LOS | Paladio-PA | 0,5 | DB | |||
Notas:
1. Las figuras del poder medio son informativas solamente, por IEEE 802.3ae.
2. Medido con el ER= peor 4@10.3125G; BER-12<10>; 231 – 1 PRBS.
Detalles del producto
●Apoya 9,95 a las tasas de bits 11.3Gb/s
●Conector a dos caras del LC
●Compatible con Cisco
●huella Caliente-enchufable de XFP
●850nm calentó el laser de VCSEL
●Aplicable para la conexión de los 300m MMF
●Bajo consumo de energía, < 1="">
●Interfaz del monitor de diagnóstico de Digitaces
●Ningún reloj de referencia requirió
●Temperatura de caso de funcionamiento: Commerical: °C 0 a 70, industrial: - 40 a 85°C
No sólo proporcionamos la mayor parte de las marcas importantes compatibles, como Cisco, enebro, Alcatel, el extremo, el brocado etc, pero también apoyar el arreglo para requisitos particulares.
